Die technischen Daten des Mercedes-Benz W07 Hybrid

(Motorsport-Total.com) - Mercedes geht in der Formel-1-Saison 2016 mit dem W07 Hybrid an den Start. Der Bolide von Weltmeister Lewis Hamilton und Nico Rosberg wurde am Sonntag vor den Testfahrten in Barcelona mit Bildern der Öffentlichkeit präsentiert. Optisch sind kaum Unterschiede zum Vorjahresmodell zu erkennen. Welche technischen Details unter dem Chassis stecken, welche Komponenten den W07 ausmachen und wie die Motoreneinheit genau aufgebaut ist - Hier der Überblick.

© Daimler

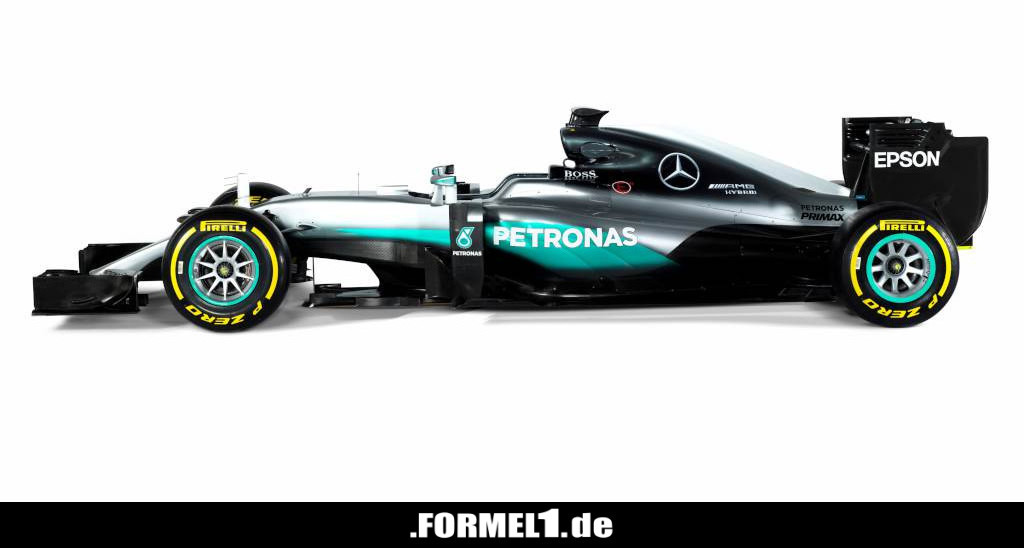

Mercedes-Benz W07 Hybrid: Können die Weltmeister ihren Titel damit verteidigen? Zoom Download

Fahrwerk

Bauart: Kohlefaser und Waben-Kompositstruktur

Karosserie: Kohlefaser, inklusive Motorabdeckung, Seitenkästen, Unterboden, Nase, Frontflügel und Heckflügel

Sicherheitsstrukturen: Cockpit-Überlebenszelle mit Aufprall- und Eindringungsschutz, vordere Crash-Struktur, vorgeschriebene seitliche Crash-Strukturen, integrierte hintere Crash-Struktur, Überrollbügel vorne und hinten

Vorderradaufhängung: Kohlefaser-Querlenker und Torsionsfedern (Schubstreben) und Kipphebel

---

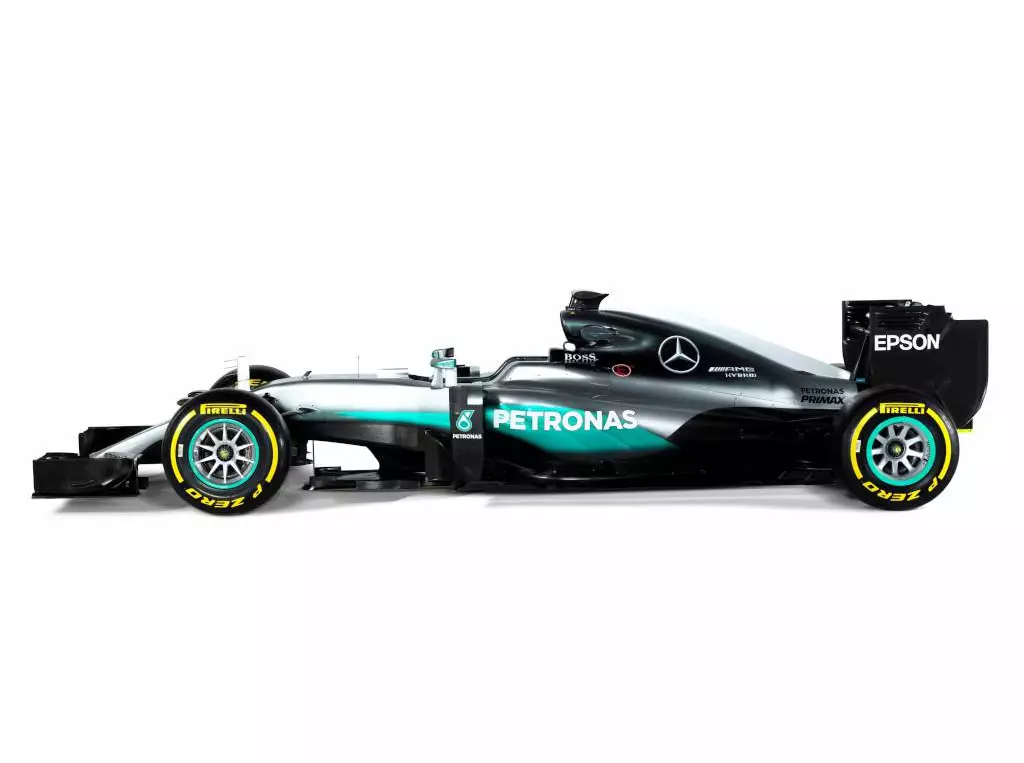

Mercedes präsentiert den F1 W07 Hybrid

Galerie

Hinterradaufhängung: Kohlefaser-Querlenker und Torsionsfedern (Zugstreben) und Kipphebel

Bremssystem: Carbon / Carbon Bremsscheiben und -Beläge mit "brake-by-wire" (hinten)

Bremszangen: Brembo

Lenkung: Servo-unterstützte Zahnstange und Getriebeanordnung

Lenkrad: Kohlefaserkonstruktion

Elektronik: ECU nach FIA-Standard, Elektroniksystem und Elektrik mit FIA-Zulassung

Ausstattung: McLaren Electronic Systems (MES)

Benzinsystem: ATL mit Kevlar verstärkter Gummiblase

Schmierstoffe: Petronas Tutela

Kraftübertragung

Getriebe: Acht Vorwärtsgänge, ein Rückwärtsgang, Kohlefaser-Getriebegehäuse

Schaltung: Sequenzielle Halbautomatik mit hydraulischer Aktivierung

Kupplung: Carbonplatte

Abmessungen

Gesamtlänge: 5.000 mm

Gesamtbreite: 1.800 mm

Gesamthöhe: 950 mm

Gesamtgewicht: 702 kg

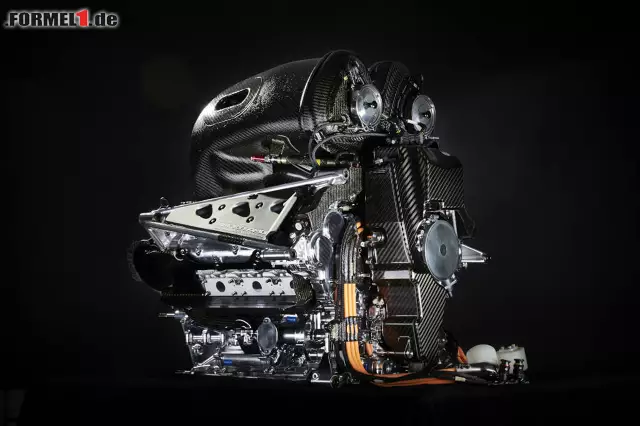

Antriebseinheit

Typ: Mercedes-Benz PU106C Hybrid

Mindestgewicht: 145 kg

Umfang der Power-Unit
Verbrennungsmotor (ICE)
Motor-Generator-Einheit - Kinetisch (MGU-K)
Motor-Generator-Einheit - Hitze (MGU-H)
Energiespeicher (ES)
Turbolader (TC)
Kontroll-Elektronik (CE)

Verbrennungsmotor (ICE)

Hubraum: 1,6 Liter

Zylinder: Sechs

Zylinderbankwinkel: 90

Anzahl Ventile: 24

Max. Drehzahl ICE: 15.000 U/Min.

Max. Benzindurchfluss: 100 kg/Stunde (über 10.500 U/Min.)

Benzineinspritzung: Hochdruck-Direkteinspritzung (max. 500 bar, eine Einspritzdüse/Zylinder)

Aufladung: einstufiger Kompressor und Abgasturbine an einer gemeinsamen Welle

Max. Drehzahl Abgasturbine: 125.000 U/Min.

Energierückgewinnungssystem (ERS)

Bauart: Integrierte Hybrid-Energierückgewinnung mittels einer elektrischen Motor-Generator-Einheit

Energiespeicher: Lithium-Ionen Batterie-Lösung mit 20 kg (vom Reglement vorgeschrieben)

Max. Energiespeicher/Runde: 4 MJ

Max. Drehzahl MGU-K: 50.000 U/Min.

Max. Leistung MGU-K: 120 kW (161 PS)

Max. Energierückgewinnung/Runde MGU-K: 2 MJ

Max. Energieabgabe/Runde MGU-K: 4 MJ (33,3 Sek. bei voller Leistung)

Max. Drehzahl MGU-H: 125.000 U/Min.

Max. Leistung MGU-H: unbegrenzt

Max. Energierückgewinnung/Runde MGU-H: unbegrenzt

Max. Energieabgabe/Runde MGU-H: unbegrenzt

Benzin & Schmiermittel

Kraftstoff: Petronas Primax

Schmierstoffe: Petronas Syntium
